今天這件事
香港樓宇普遍採用混凝土樓板與預留垂直管井系統，目的是把供水、排水、排氣、煙道、電力及煤氣等管線集中管理，避免在單位內四處開鑿。模塊3重點討論「開放廚房或移廁」這類常見改動時，最容易撞到的垂直限制——那條在平面圖上以粗黑線或陰影表示的「管井帶」。這條垂直黑帶不是裝飾，而是結構與消防安全的硬限制，一旦改動通常需要呈報建築事務監督（BA）並由註冊專業人士跟進。
本課以一個典型400呎（約37.2平方米）香港細單位為例，說明管井、煙道、去水道及地台去水的實際位置、走向與風險。重點不在「可不可以自己做」，而是理解為什麼這些位置在平面上與剖面上必須對位，以及一旦錯位會引發的結構、衛生與消防問題。
先看哪裡
到達現場或看圖紙時，永遠先找三樣東西：
1. 平面圖上的垂直管井位置（通常以深色實心長方形或「井」字標示）；
2. 單位內的廚房與廁所是否位於同一垂直軸線上（香港細單位多數把廚廁疊在一起，就是為了共用同一條垂直管井）；
3. 天花或地台是否有沉箱（drop）或地台升高區域。

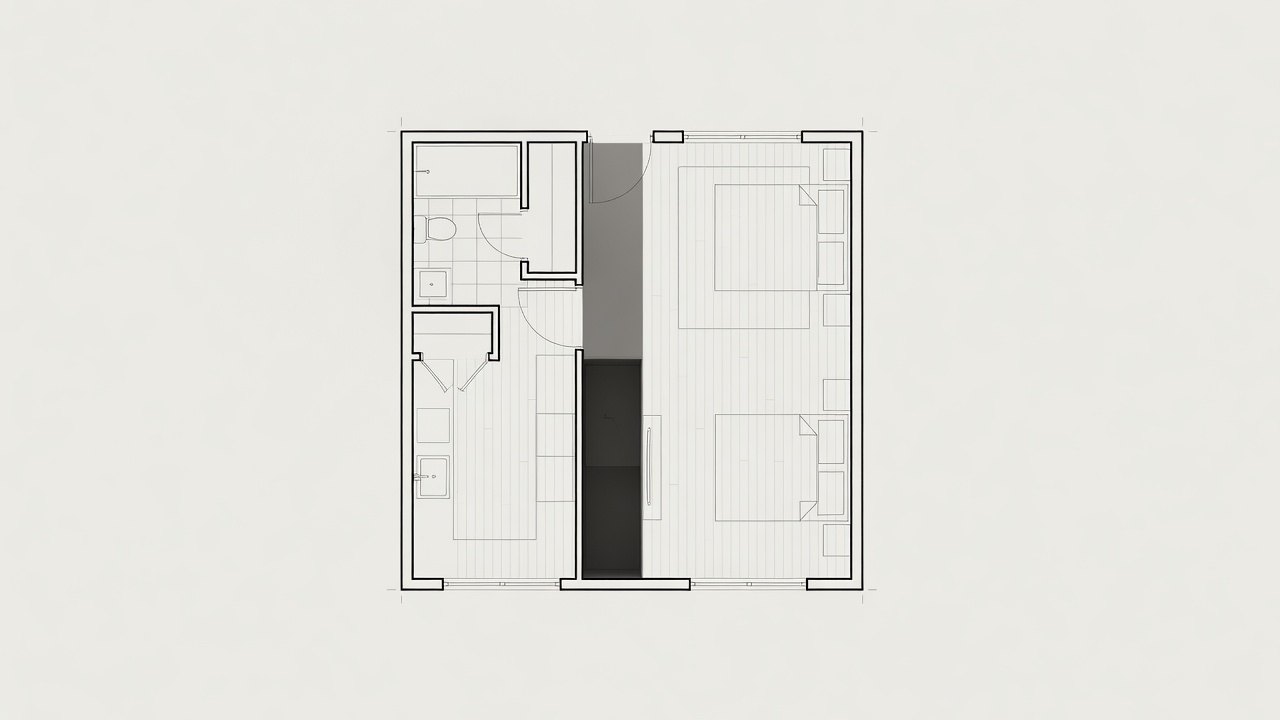

在400呎單位中，管井通常佔用廚房後方或廁所側邊約600–900毫米寬的空間。煙道／排氣井多數與廚房抽油煙機或廁所排氣扇對位。去水道則分為垂直糞水管（soil stack）與水平支管，地台去水則集中在浴室地台的最低點。
剖面圖上要檢查這些井是否從地下或平台層一直貫通至天台。如果剖面顯示管井在中間樓層突然偏移，就代表該層已經做過改動，必須特別小心。開放廚房或移廁時，最常見的錯誤就是把新櫃或新牆直接包住這些垂直黑帶，導致日後維修或消防檢查時無法進入。
拆開講
管井在香港樓宇中常分為多條獨立井道。水井（供水立管）通常直徑較細，糞水井（soil vent pipe）直徑較大，電井與煤氣井則必須完全分隔，以符合《建築物條例》及消防安全要求。水井與糞水井多數共用同一混凝土井壁，但電井與煤氣井必須用防火隔牆分開，至少1小時耐火極限。煙道／排氣井則專門用來排出廚房油煙或廁所廢氣，井內通常保持負壓，出口必須高於天台至少1米以上。
去水道分為垂直段與水平段。垂直糞水管（soil stack）一般直徑100–150毫米，負責把廁所馬桶、浴室地漏的污水直接排到地下排水系統。水平支管則從潔具接出，坡度必須保持1:40至1:60，才能確保自流而不積水。地台去水是浴室地台的最低點，通常設有沉箱（shallow pit）讓地台排水管可以有足夠坡度穿過樓板。沉箱深度一般約150–250毫米，若沉箱不足，地台就會出現倒坡，污水無法排走。
平面上看，管井位置決定了廚廁的「不可移動區」。剖面上則要確保上下層的井位完全對位，否則中間樓層的橫管就要穿過梁或樓板，屬於結構改動。開放廚房把原來廚房與客廳打通時，那條垂直黑帶就是真正的防火分隔線，不能隨意包入新櫃或新吊頂內。移廁更危險，因為改變馬桶位置等於改變糞水管的水平走向，極可能需要呈報及由註冊水喉匠及結構工程師簽署。
走一遍這棟
我們現在走進一個典型的400呎香港細單位，單位坐向東南，廚廁位於單位後方，與鄰居單位共用同一條垂直管井帶。
一進大門，先看右手邊的廚房。廚房後牆有一條約750毫米寬的垂直混凝土管井，黑色的井蓋清晰可見。這就是集水、糞、電、煤氣於一身的綜合管井。水錶與總掣在井內左側，糞水立管在右側，電錶箱在中間，煤氣管則獨立走另一條較細的井道。廚房地台比客廳高約50毫米，這是為了地台去水而設的升高區。
走進廁所，馬桶正後方就是那條粗糞水立管，直徑約110毫米，向上通往天台通風帽，向下直達地下排水。浴室地台最低點在地台中央偏向外牆位置，那裡有一個不銹鋼地漏，下面就是沉箱。沉箱讓地台排水管可以有1:50的坡度穿過樓板去到下層。
我們再看天花。廚房抽油煙機正上方有一條獨立的排氣井，井口尺寸約300×450毫米，直接通往大廈外牆高位。廁所天花則有另一條較細的排氣井，連接浴室排氣扇。整個400呎單位內，所有垂直管井都在廚廁這條軸線上，沒有偏移。假如你打算把廚房打通做開放式，或把廁所移到客廳一角，就必須先確認這條垂直黑帶的確切位置與上下對位情況，否則極易撞到管線或破壞樓板結構。
做錯會怎樣

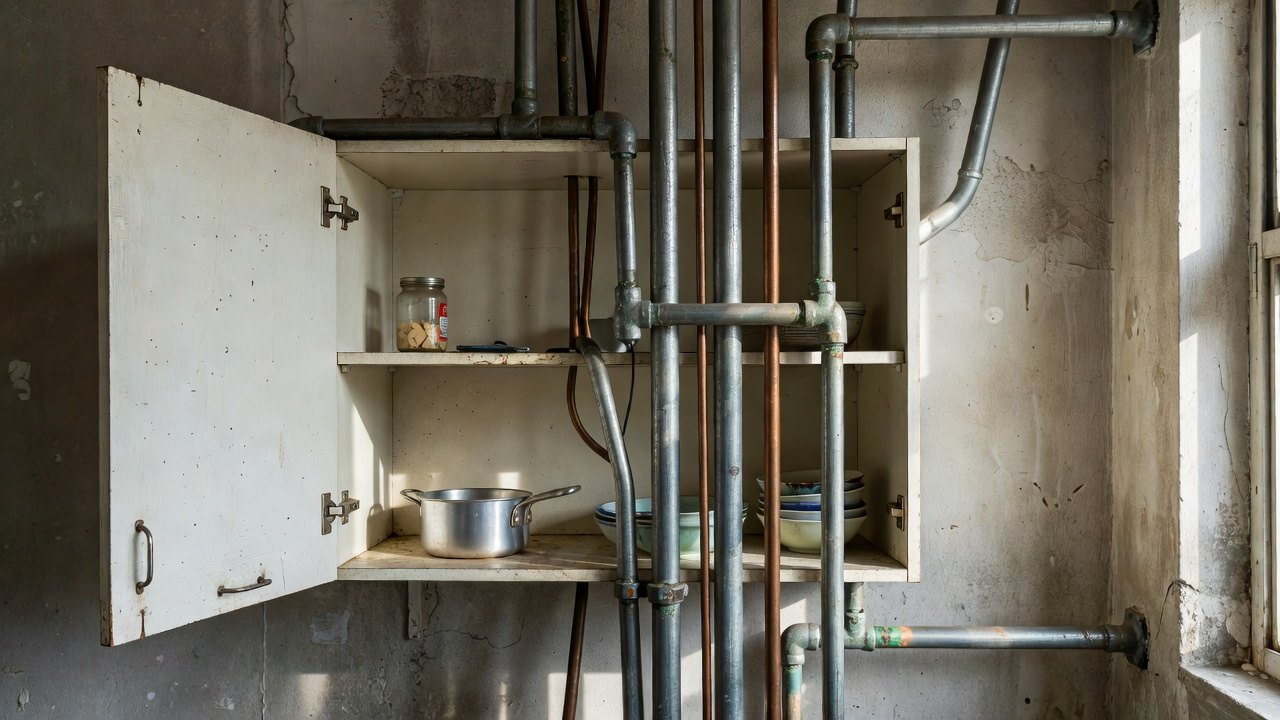

最常見的錯誤是把垂直管井「包進櫃當沒有」。很多業主在做開放廚房時，直接把新吊櫃或高身櫃貼住管井外牆，甚至把井蓋完全封死。這樣做會令日後水喉或消防檢查無法進入，一旦立管爆裂或需要更換零件，整個單位要拆櫃才能維修。更嚴重的是，管井本身是防火隔間，包入可燃物料的櫃內會降低耐火時間，違反消防條例。
另一個致命錯誤是地台去水倒坡。浴室地台如果向內傾斜而不是向地漏傾斜，洗澡水就會流向門口，甚至漏到客廳木地板或樓下單位天花。香港樓宇多為混凝土樓板，一旦地台積水滲入樓板，會造成樓下天花發霉、混凝土碳化、鋼筋生鏽，嚴重時需要整層樓板翻新。移廁時若未計算好水平支管的坡度與沉箱深度，馬桶就會經常阻塞，糞水倒灌，屬於嚴重的衛生問題。
這些錯誤一旦發生，通常需要聘請註冊承建商、結構工程師及水喉匠重新呈報，費用高昂且需數個月才能復修。最壞情況下，建築事務監督可要求還原單位至原來圖則狀態。
出門
現在請你回家或到你熟悉的香港單位，打開廚房所有地櫃與吊櫃門，以及廁所的維修門或活動面板。仔細觀察裡面是否有垂直管線、井蓋或混凝土凸位。用手機或紙筆畫出你看到的垂直管大概位置，包括它距離外牆或側牆多少毫米、是否與廚廁後牆重疊，以及地台是否有升高或沉箱跡象。標註清楚哪一條是糞水管、哪一條是排氣井。完成後把圖與現場照片存檔，下次考慮開放廚房或移廁時拿出來比對，就知道哪裡是真正的垂直黑帶限制。這個簡單動作能避免日後大部分昂貴的改動錯誤。
