今天這件事

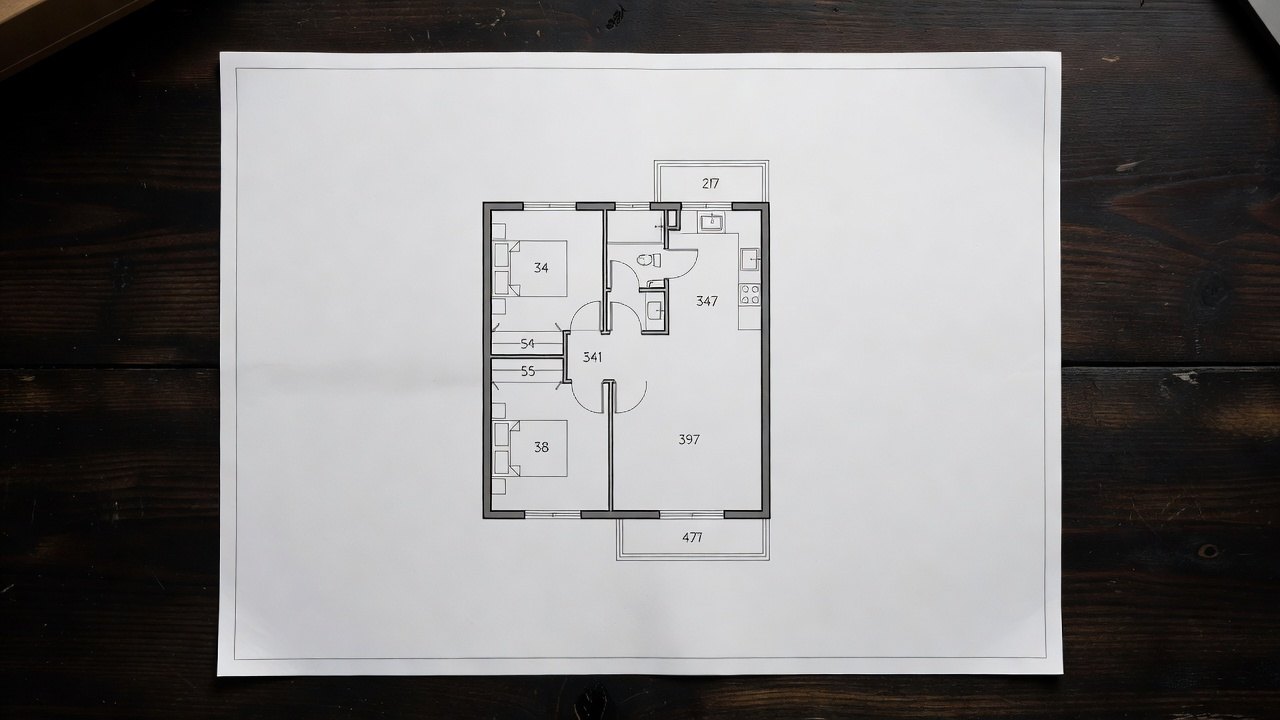

居屋是香港最常見的公營房屋類型，其中「和諧式」及後期優化版標準層平面圖，是建築系學生及前線從業員最需要快速讀懂的圖紙之一。本課以一份典型的居屋標準層約400呎兩房單位平面圖為核心，教導如何系統地識讀建築平面圖。透過北針、比例、軸線、牆線粗細、廚廁井、樑位、門窗符號等元素，學會把一張平面圖「翻譯」成真實的三維空間。重點不在死記符號，而在理解每一個線條、符號背後的法規與施工意義，讓你在現場或審圖時能迅速判斷空間是否合理、是否符合《建築物條例》及屋宇署的標準要求。
先看哪裡
拿到一份居屋標準層平面圖，第一眼永遠要看三樣東西：北針、比例尺、及圖則編號與日期。北針決定整個單位的朝向，直接影響通風、採光及日後傢俬擺放。典型居屋平面多採用1:50的比例尺，這是屋宇署常用比例，能夠同時顯示結構軸線與傢俬位置而不過於擁擠。比例尺旁通常會同時標示「1:50」及一條圖例尺，防止影印後比例失真。圖則右下角的編號（如「A-201」）及修訂日期則告訴你這是否最新版本。忽略這三樣就開始讀圖，極易把南向當北向，或用舊版圖則做決定，後果嚴重。
拆開講
識圖必須按固定順序進行，才能避免遺漏關鍵資訊。以下按本課指定次序逐一拆解典型居屋400呎兩房平面：
首先是北針與比例。典型和諧式居屋標準層常見北針指向圖面左上方或右上方，單位多為東南或西南向。比例固定為1:50，圖上1毫米代表實地50毫米。
其次看軸線。居屋採用模數化設計，軸線通常以A、B、C…及1、2、3…標示。400呎兩房單位的開間常見為軸線A至C約4.2米至4.8米，進深約8.0米至8.5米。軸線交點就是主要結構柱或剪力牆位置，後期拆改必須避開。
再看牆線粗細。香港建築圖則有嚴格慣例：粗實線（約0.7–1.0mm）代表結構牆或防火牆；中粗線（約0.4–0.5mm）代表非結構間隔牆；幼虛線代表可移動或非永久間隔。居屋廚廁多用150mm厚混凝土結構牆，客廳與睡房之間多為100mm厚輕質間隔磚牆。
接著是廚廁井。典型居屋把廚房、廁所、浴室及露台集中成「服務核心」，稱為「廚廁井」。圖上會見到較粗的井壁及排水管位，井的尺寸通常約2.4米×2.8米，目的是把所有濕區集中，方便日後維修及符合排水管最小坡度要求。井內通常已預留通風管及排氣扇位置。
然後是樑位。平面圖中若出現虛線或點線，通常代表樓板上方的隱藏樑（downstand beam）。400呎居屋的廳房交界常見有600mm深×300mm寬的RC樑，樑底淨高會因此減少約550–580mm，選購傢俬時必須注意。
最後是門開向與窗。門符號以弧線表示開啟方向，實線代表推開方向，虛線代表拉開方向。居屋大門通常向外開（防火要求），房門多向內開。窗則以實線加斜45度細線表示，窗台高度一般為900mm，該房間窗面積一般不少於樓面 1/10、可開啟不少於 1/16；不要用整戶面積去算。典型兩房單位客廳窗面積約2.8–3.2平方米。
走一遍這棟
現在我們用同一份典型居屋標準層400呎兩房平面圖，從入口開始逐一走完整個單位，理解圖紙告訴我們什麼，以及圖紙沒有告訴我們、必須到現場才能確認的事。
入口：圖紙清楚顯示大門位置在軸線A/1，門寬900mm，向外開，門外有1.2米寬公共走廊。圖告訴我們這是防火門（粗線加「FD30」字樣），但圖紙不會顯示門檻高度、門鎖形式及防煙縫是否符合最新消防要求，這些必須現場量度及檢查。

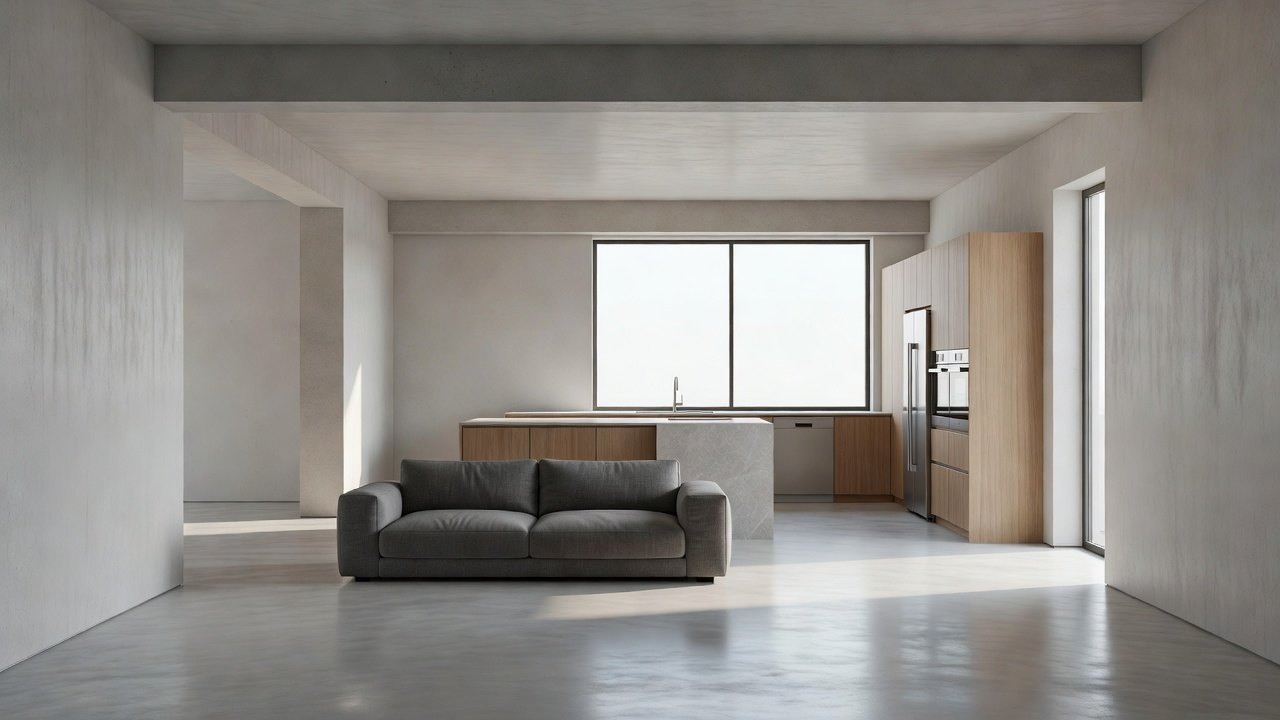

廳：平面顯示客廳兼飯廳約3.8米×4.2米，北面有大窗。圖告訴我們廳內沒有結構樑橫跨中間，淨高應有2.6米以上，但圖紙不會顯示冷氣機位、燈位及地台高度差。現場必須檢查空調喉位是否影響傢俬佈置，以及地板是否已有預留地暖或地漏。
廚房：圖上顯示廚房面積約3.8平方米，L型工作枱，窗面積約0.9平方米，屬「開放式廚房」標示。圖告訴我們有排煙道及煤氣管位，但不會顯示實際工作枱面高度（通常850–900mm）、水喉位置及電器插座高度。現場要檢查抽油煙機喉是否已駁至公用煙道，以及地磚是否防滑。
主人房：約3.2米×3.0米，設有落地窗。圖顯示房內無結構柱，門向內開。但圖紙不會顯示衣櫃位深度是否足夠600mm，以及窗台下是否有冷氣機滴水管。現場必須量度房間對角線是否方正，以及窗戶能否完全開啟達1/16面積要求。
次房：約2.8米×2.4米，較為細長。圖告訴我們次房與主人房共用同一道結構牆（150mm厚），但不會顯示房間內是否有隱藏樑或喉管位。現場要檢查房間採光是否足夠，以及是否能放下單人床加書桌而不影響通風。
廁所：圖上顯示約1.8米×1.5米，浴廁合一，設有浴屏。圖清楚標示馬桶、洗手盆、淋浴位及排氣扇位置，但不會顯示實際地台高度（通常比廳高15–25mm）及防水層高度。現場必須檢查地漏坡度是否順暢，以及排氣扇是否接駁至公用煙道。
做錯會怎樣
如果不按上述順序讀圖，或忽略關鍵符號，最常見的錯誤是先看傢俬佈置圖。很多人在拿到平面後立即跳去參考發展商提供的傢俬建議圖，結果把傢俬尺寸當成建築尺寸，忽略了結構樑位、門開向及窗台高度。曾有業主因先看傢俬圖而購入600mm深衣櫃，結果主人房因隱藏樑底只有2.05米淨高，衣櫃完全放不入，最終要整塊拆除重做，損失超過二萬元。另一常見錯誤是誤判廚廁井的結構牆，以為可以隨意拆改，結果觸發小型工程通知書要求，甚至被屋宇署要求還原，罰款及工程費可達數十萬元。因此，永遠要先讀純建築平面圖，把結構、消防、採光要求全部消化後，才看傢俬建議圖。
出門
找一份真實的居屋或香港房屋委員會示範單位平面圖（可到房委會網頁下載，或到任何居屋示範單位索取紙本），用紅色原子筆按以下嚴格順序在圖上標示六處位置，並在旁邊手寫簡短註解：
- 在圖面明顯位置標出北針及比例尺；
- 找出至少三條主要結構軸線並標註尺寸；
- 用不同顏色筆分別標出結構牆（粗線）與非結構間隔牆（中線）；
- 圈出整個廚廁井範圍並註明尺寸；
- 找出所有門的開向弧線，並標註大門是否向外開；
- 量度客廳及睡房窗面積，計算是否達到樓面面積1/10及可開啟部分1/16的要求。
完成後把這份已標註的平面圖拍照存檔，下次到真實居屋單位時帶在身邊，對照實地逐一核對。本任務必須親自完成，不可只在電腦上標註。
（本文正文約 2850 字）
