📖 輕質隔牆:石膏板、ALC、輕鋼

模塊 5 · 建築構造

錄音未生成(本課暫無語音朗讀)

今天這單活

業主花錢請了結構工程師,屋宇署也批了拆牆圖則,結果工人一敲才發現這道「磚牆」根本不是磚,而是石膏板輕鋼龍骨間牆。業主想把這道牆打通,擴大客廳和飯廳空間,現在要我們帶班把這單活做乾淨:先確認是哪種輕質隔牆,再決定拆法、補邊、重新做面層。現場最常見的就是這三種:石膏板間牆、ALC板、輕鋼龍骨間牆。今天這單活就是要教大家怎麼快速分辨、正確拆、正確留、正確掛重,不要亂敲亂補。

先掀哪一層

從完成面往結構面掀,順序永遠是「面層→板材→龍骨或板縫→空腔或基底」。
第一層是乳膠漆或壁紙,是什麼?完成面,敲下去聲音最空最薄,一敲就知道。什麼時候看到?第一下就看到顏色和厚度,別掀過頭,別直接用鏟刀挖到石膏板。
第二層是石膏板或ALC板,是什麼?主要隔斷材料,厚度通常9.5mm、12.5mm或100mm厚。什麼時候看到?撕完面層立刻看到板面接縫和螺絲頭。別掀過頭,別把板後面的玻璃棉或岩棉一次全拉出來。
第三層是輕鋼龍骨或板後空腔,是什麼?骨架或保溫層。什麼時候看到?把板拆完才看到C型鋼或U型鋼,間距通常400mm或600mm。別掀過頭,特別是ALC板,後面可能直接就是混凝土樓板或結構牆,別把樓板保護層也敲鬆。

交底

今天這單活我們一次把三種輕質隔牆的做法和注意事項交清楚,全部是非承重間牆,絕對不能當結構牆用。

第一步:現場快速分辨。
用手敲:石膏板間牆聲音最空最響,像敲鼓;ALC板聲音較實、較沉,像敲厚木板;輕鋼龍骨間牆如果只單面石膏板,聲音比雙面更空。
用螺絲批試探:石膏板很容易打穿,ALC板要用力很多,真正磚牆或混凝土牆幾乎打不進。
三種分級簡單記:
- 承重能力:石膏板間牆=極低(只能掛輕物),ALC板=中(可掛廚櫃、輕型洗手盆),輕鋼龍骨間牆=極低。
- 可拆性:石膏板間牆=最高(兩小時可拆完一間),ALC板=中(要用切割機,粉塵大),輕鋼龍骨間牆=高。
- 隔聲:石膏板間牆(雙面12.5mm+50mm岩棉)=中上,ALC板=中(本身厚但要加面層才好),輕鋼龍骨間牆(無棉)=差。
- 掛重能力:石膏板間牆=低(單點最多5kg),ALC板=中(單點可達30-40kg要加膨脹螺絲),輕鋼龍骨間牆=低(必須找龍骨位置才可掛)。

第二步:拆除交底(以今天這道石膏板牆為例)。
先把牆面所有開關、插座面板拆掉,電線用膠布包好拉到一邊。從門口一側開始,用電動起子把石膏板上的自攻螺絲全部起出,間距正常是150-200mm一顆。把整塊12.5mm石膏板從上到下慢慢撬落,注意不要讓板掉到地上砸壞地板。拆完一面再拆另一面,中間的輕鋼龍骨用電動螺絲批把固定在樓板和地面的U型鋼拆掉。整個過程要用吸塵機跟住吸粉塵,香港工地最怕灰塵飛到鄰居單位。

第三步:ALC板拆除與修補做法。
ALC板厚度通常100mm或125mm,用手鋸或電動切割機從上往下切,每300mm切一刀,再用撬棍整塊撬落。切口要平,切完後兩側結構牆或柱要清理乾淨,刷界面劑。補位時如果要重新砌磚或做新輕鋼牆,ALC板邊要留10mm伸縮縫,用PU發泡填滿再做面層。ALC板本身有一定防火能力(可達2小時),但切口和接縫一定要用防火密封膠補實。

第四步:新做輕鋼龍骨間牆交底。
地面先彈線,U型鋼用射釘固定在混凝土樓板,間距600mm。C型龍骨豎向間距400mm,兩端插入U型鋼後用自攻螺絲固定。岩棉要塞滿整個空腔,厚度50mm或75mm,密度40kg/m³以上。石膏板先裝一面,用25mm自攻螺絲固定在龍骨上,板縫要錯開,接縫處貼牛皮紙帶或玻璃纖維網帶,再批兩道石膏批盪,每道厚度不超過2mm,等第一道完全乾透(最少6小時)才批第二道。最後一面裝好後,整道牆厚度通常是75+12.5×2=100mm或100+12.5×2=125mm。

第五步:掛重處理。
石膏板牆絕對不能直接用普通螺絲掛電視或櫃。必須先用探測器找出輕鋼龍骨位置,在龍骨位置用M6膨脹螺絲或專用石膏板重型錨栓,每個點承重可達15-25kg。ALC板可直接用長度100mm以上的膨脹螺絲,但要先用電鑽打孔,不能用衝擊鑽猛敲。

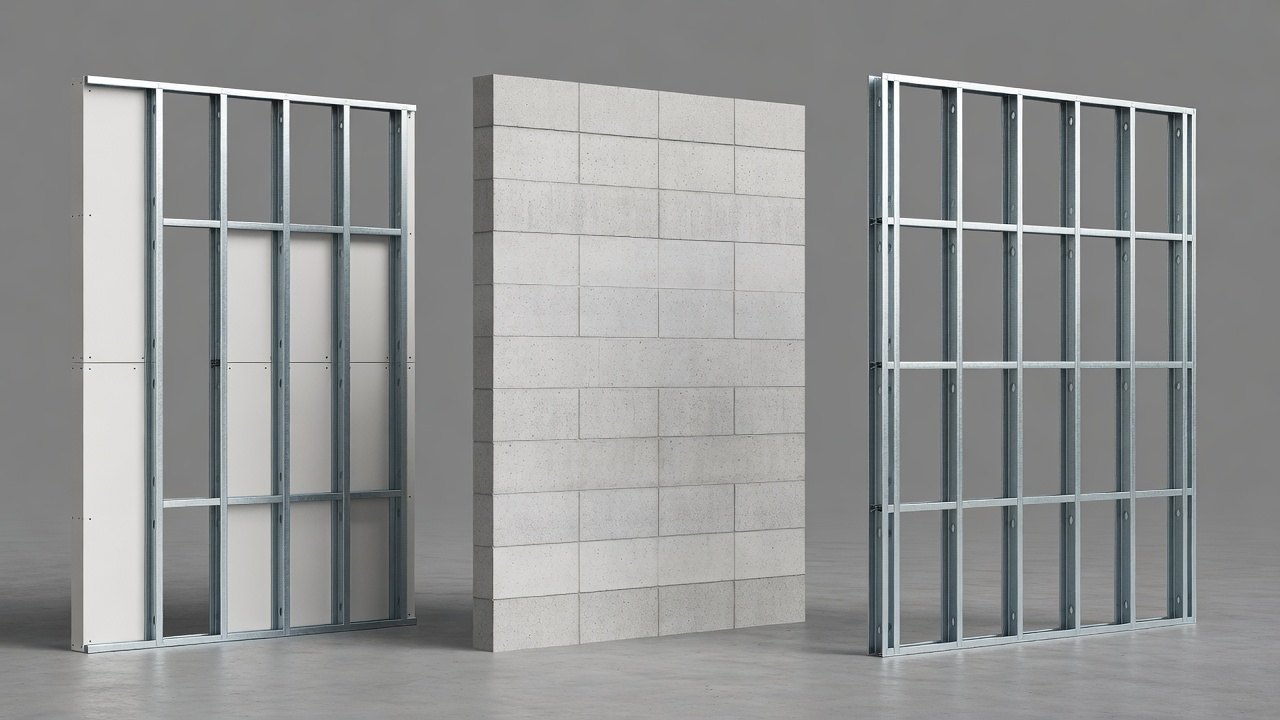

輕質隔牆:石膏板、ALC、輕鋼 · 圖1
輕質隔牆:石膏板、ALC、輕鋼 · 圖1

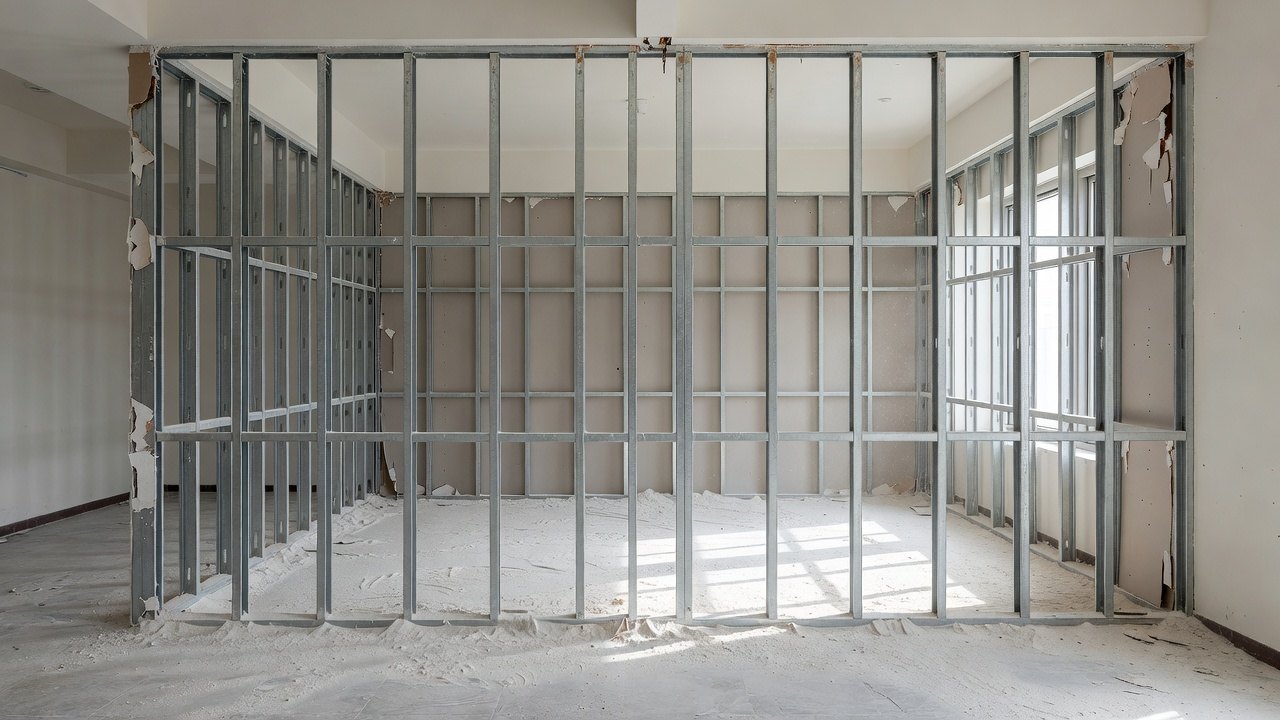

輕質隔牆:石膏板、ALC、輕鋼 · 圖2
輕質隔牆:石膏板、ALC、輕鋼 · 圖2

走一遍節點

我們現在站在一個典型400呎香港單位入門位置,一起從頭走一遍這層樓的輕質隔牆。
入門左手邊是混凝土結構剪力牆兼外牆,厚度180mm,敲起來很實,這道絕對不能拆。右手邊第一道牆是廁所和客廳之間的間牆,敲起來聲音空、很輕,厚度約100mm,99%是輕鋼龍骨雙面石膏板,這道就是今天要拆的。繼續往裡走,廚房和客廳之間那道牆,敲起來比較沉、手感較硬、厚度125mm,很可能是ALC板,因為廚房要防火和防潮,ALC板常用在這裡。睡房之間的分隔牆,敲起來空空的、很薄,應該是輕鋼龍骨石膏板間牆。
現在講拆的思路:如果要拆客廳和廁所之間這道石膏板牆,先確認樓板上沒有水管和電線走這道牆(通常會有),拆完後兩側結構牆要重新做踢腳線和面層,門口位置要補鋼筋混凝土門樑或至少用兩條50×100mm方鋼做過樑。
講掛電視:如果想在睡房那道輕質隔牆掛55吋電視,必須先用龍骨探測器找到C型鋼位置,最少要打四個點固定在兩條龍骨上,每點用專用石膏板錨栓,總承重控制在40kg以內,絕對不能只靠石膏板本身吃力。

做錯會怎樣

最常見的錯是把石膏板當結構牆,不敢動,白白浪費了可以打通的空間,結果業主住得又窄又悶。另一個常見錯是把ALC板當石膏板,用大鐵鎚亂鑿,結果板碎裂成一大片,粉塵飛滿屋,連累旁邊新做的木地板要全部重磨。
最嚴重的是在石膏板空腔裡直接用普通螺絲掛電視或重型吊櫃,住進去三個月後,石膏板開始變形、開裂,電視突然掉下來砸傷人,或者吊櫃把整道牆拉鬆,隔壁單位投訴噪音和裂縫,最後要整道牆拆掉重做,浪費幾萬塊人工和材料。還有把輕質隔牆當承重牆拆,雖然今天這單有屋宇署批則,但如果工人自己亂拆其他未批的輕質牆,萬一影響樓上樓下結構,後果非常嚴重。

收工檢查

  1. 用手掌平拍整道新做的石膏板牆,聽聲音是否均勻,沒有空鼓聲。
  2. 用2米靠尺橫向、豎向檢查平整度,最大偏差不能超過3mm。
  3. 在牆腳倒半杯水,看水是否沿踢腳線流走,沒有滲進板底。
  4. 用螺絲批在懷疑有龍骨的位置輕敲,確認龍骨位置正確,掛重時能找到鋼材。
  5. 檢查所有板縫是否已貼網帶、批盪兩道以上,用手摸是否完全平滑無接縫痕跡。
  6. 開關所有插座面板,確認電線沒有被龍骨或石膏板夾住,開關靈活不緊。
    全部檢查完畢,拍照記錄,再叫業主一起再敲一次聽聲音,確認沒問題才收工。
